چاپ سه‌بعدی FDM چیست و چطور کار می‌کند؟ راهنمای کامل فناوری محبوب چاپ سه‌بعدی

چاپ سه‌بعدی FDM یا «مدل‌سازی رسوبی ذوب‌شده»، پرکاربردترین و محبوب‌ترین فناوری چاپ سه‌بعدی در جهان است. از خانه‌ها و کارگاه‌های کوچک گرفته تا خطوط تولید کارخانگان بزرگ، همه از همین تکنولوژی استفاده می‌کنند. در این مقاله می‌خواهیم به‌طور کامل و ساده بررسی کنیم که FDM چیست، چطور کار می‌کند و چرا هنوز هم پادشاه بی‌چون‌وچرای چاپ سه‌بعدی است.

FDM چیست؟

FDM (Fused Deposition Modeling) یک فرآیند ساخت افزودنی است که با ذوب کردن و اکسترود کردن فیلمنت پلاستیک ترموپلاستیک، لایه به لایه، یک شیء سه‌بعدی می‌سازد. اسکات کرامپ این روش را در سال ۱۹۸۹ اختراع و ثبت اختراع کرد و در سال ۱۹۹۰ از طریق شرکتش Stratasys آن را تجاری‌سازی نمود. سال‌ها محافظت سخت‌گیرانه از حقوق اختراع به این معنا بود که فقط Stratasys می‌توانست چاپگرهای FDM بسازد. اما در سال ۲۰۰۵ با ظهور جنبش متن‌باز RepRap به رهبری آدریان بایور، نام FFF (Fused Filament Fabrication) به‌عنوان جایگزینی قانوناً آزاد برای جامعه سازندگان معرفی شد. در نهایت، FDM و FFF دقیقاً همان فناوری اکسترود ماده را توصیف می‌کنند که تنها در نام تجاری تفاوت دارند، نه در مکانیک.

چاپ FDM چطور کار می‌کند؟

چاپ FDM به‌عنوان یکی از پایه‌ای‌ترین و در دسترس‌ترین فناوری‌های چاپ سه‌بعدی شناخته می‌شود. مراحل آن به این شرح است:

۱. تغذیه ماده

کار با ماده ترموپلاستیک آغاز می‌شود که معمولاً به‌صورت قرقره فیلمنت در چاپگر بارگذاری می‌شود. یک اکسترودر موتوری، فیلمنت را می‌گیرد و به سمت سر چاپ می‌راند. دو پیکربندی اصلی وجود دارد:

• دایرکت درایو: موتور اکسترودر مستقیماً روی سر چاپ نصب می‌شود و کنترل دقیق فیلمنت را ممکن می‌سازد. این حالت برای چاپ مواد انعطاف‌پذیر مثل TPU ایده‌آل است.
• بودن (Bowden): موتور سنگین اکسترودر دور از حرکت، روی فریم محکم چاپگر نصب می‌شود و فیلمنت را از طریق یک لوله انعطاف‌پذیر PTFE به سر چاپ می‌فرستد. این طراحی سرعت چاپ را بالا می‌برد.

۲. ذوب در هات‌اند

فیلمنت وارد منطقه حرارتی سر چاپ می‌شود که «هات‌اند» (Hotend) نام دارد. در اینجا پلاستیک با مقاومت گرمایی تا رسیدن به دمای ذوب خود گرم می‌شود. هر ماده دمای خاص خود را دارد؛ مثلاً PLA حدود ۱۹۰ تا ۲۲۰ درجه و ABS حدود ۲۳۰ تا ۲۶۰ درجه سانتی‌گراد ذوب می‌شود.

۳. اکسترود دقیق و حرکت

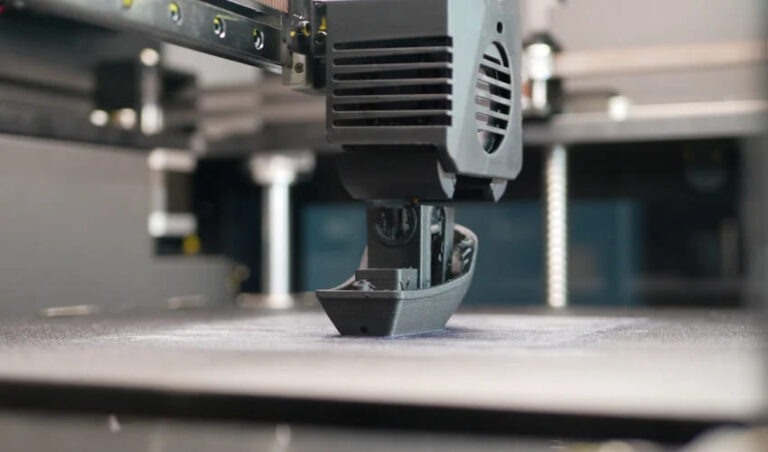

با هدایت فایل طراحی دیجیتال، سیستم حرکتی چاپگر سر چاپ را در امتداد محورهای X و Y حرکت می‌دهد. همان‌طور که حرکت می‌کند، پلاستیک مذاب از یک نازل با قطر مشخص (معمولاً ۰٫۴ میلی‌متر) خارج می‌شود. عرض خط اکسترود تقریباً برابر قطر نازل است و ارتفاع هر لایه معمولاً بین ۰٫۱ تا ۰٫۳ میلی‌متر است.

۴. رسوب لایه و اتصال آن

نازل پلاستیک را روی یک صفحه ساخت تخصصی می‌ریزد. فن‌های خنک‌کننده مسیرهای تازه اکسترود شده را هدف می‌گیرند تا سرعت جامد شدن را بالا ببرند و لایه‌ها را به هم متصل کنند. در واقع، در فرآیند FDM، اتصال لایه‌ها به اندازه خود رسوب دادن مهم است، زیرا استحکام قطعه نهایی به همین پیوند بین لایه‌ها بستگی دارد.

۵. حرکت در محور Z

وقتی یک لایه کامل شد، سیستم حرکتی در امتداد محور Z حرکت می‌کند (یا صفحه ساخت را پایین می‌آورد یا سر چاپ را بالا می‌برد) به اندازه ارتفاع یک لایه. این فرآیند لایه به لایه تا اتمام قطعه تکرار می‌شود.

نکته جالب: اگرچه چاپگرهای استاندارد از قرقره فیلمنت استفاده می‌کنند، برخی سیستم‌های صنعتی به‌جای فیلمنت از گرانول پلاستیک استفاده می‌کنند که از یک قیف تغذیه می‌شود. اما چه با فیلمنت شروع شود چه با گرانول، مکانیک ذوب و رسوب یکسان است.

انواع چاپگرهای سه‌بعدی FDM

برای درک کامل چشم‌انداز مدرن FDM، مفید است چاپگرها را بر اساس سیستم حرکتی‌شان (سینماتیک) دسته‌بندی کنیم.

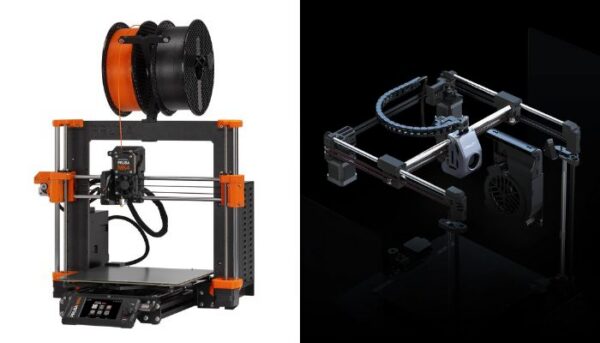

چاپگرهای دکارتی و CoreXY

بیشتر سیستم‌های FDM مصرفی و حرفه‌ای روی محورهای خطی X، Y و Z کار می‌کنند، اما این حرکت را به دو روش انجام می‌دهند:

• دکارتی سنتی (Bed Slinger): این دستگاه‌ها برای هر محور موتور مستقل دارند. معمولاً سر چاپ به چپ و راست (X) و بالا و پایین (Z) حرکت می‌کند و صفحه ساخت به جلو و عقب (Y) حرکت می‌کند. ساده و قابل اعتماد.
• سیستم CoreXY: در این تنظیمات، صفحه ساخت فقط به‌صورت عمودی در امتداد محور Z حرکت می‌کند. دو موتور ثابت با استفاده از یک شبکه پیچیده تسمه، سر چاپ را با سرعت بالا در صفحه XY حرکت می‌دهند. این طراحی باعث سرعت بسیار بالاتر و دقت بیشتر می‌شود.

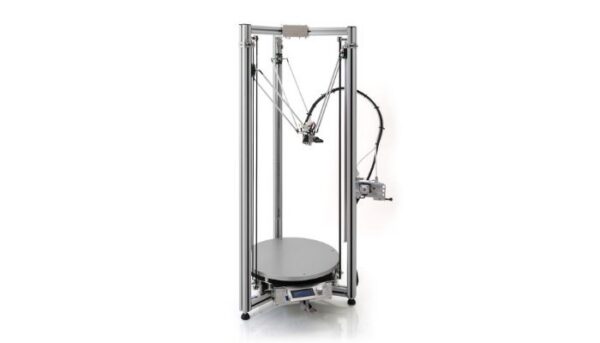

چاپگرهای دلتا

چاپگرهای دلتا با فرم مثلثی بلندشان بلافاصله قابل تشخیص هستند. آن‌ها یک صفحه ساخت دایره‌ای کاملاً ثابت دارند، در حالی که سر چاپ با سه بازوی موازی که از بالای دستگاه آویزان است، حرکت می‌کند. هر بازو به یک صفحه مفصل مستقل متصل است و حرکت هماهنگ این بازوها موقعیت دقیق نازل را تعیین می‌کند. این نوع چاپگرها برای قطعه‌های مرتفع عالی هستند.

چاپگرهای قطبی (Polar)

به‌جای رسم یک شبکه مربع، چاپگرهای قطبی از یک سیستم مختصات دایره‌ای بر اساس زاویه و طول استفاده می‌کنند. به‌جای حرکت سر چاپ روی یک پل، صفحه ساخت می‌چرخد. این روش جای چاپ بزرگ‌تری در فضای کوچک‌تر می‌گیرد، هرچند امروزه نسخه تجاری در دسترسی نیست.

سیستم‌های بازوی رباتیک

بازوهای رباتیک چندمحوره که روزی فقط در خطوط مونتاژ خودرو محدود بودند، به یک روش بسیار توانمند FDM صنعتی تبدیل شده‌اند. به‌جای محدودیت به سه محور خطی، این بازوها می‌توانند از هر زاویه‌ای چاپ کنند و قطعه‌هایی بسازند که هیچ چاپگر سه‌محوره‌ای قادر ساخت آن‌ها نیست.

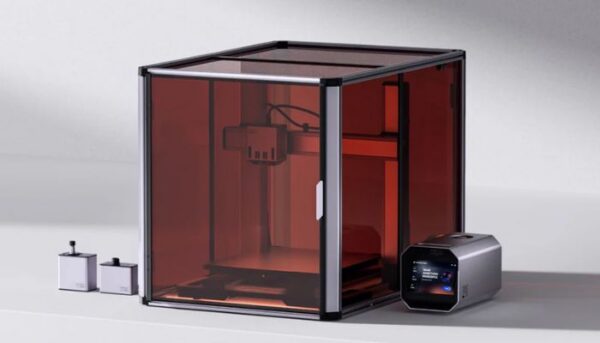

چاپگرهای هیبریدی

تولید هیبریدی شکاف بین ساخت افزودنی (روی هم چیدن) و ساخت کاهشی (تراشیدن) را در یک دستگاه پر می‌کند. معمولاً این دستگاه‌ها یک اکسترود چاپ سه‌بعدی، یک هد لیزر برای حکاکی و یک اسپیندل CNC برای تراشکاری دارند که می‌توانید بین آن‌ها سوییچ کنید.

ارتقاهای پیشرفته FDM: چندماده‌ای و IDEX

همان‌طور که فناوری FDM بالغ می‌شود، جریان‌های کاری مدرن از چاپ تک‌فیلمنت دور می‌شوند. اگر نیاز به چاپ هندسه‌های پیچیده یا قطعه‌های چندرنگ دارید، دو مسیر اصلی وجود دارد:

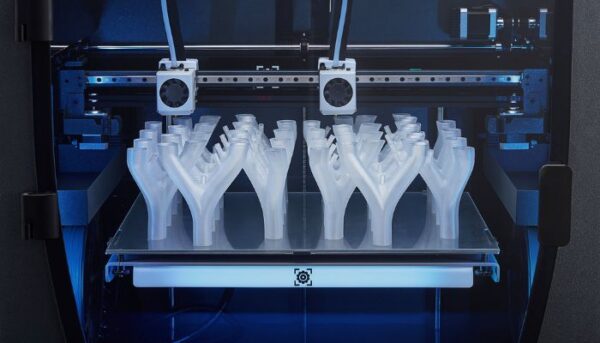

• IDEX (اکسترودرهای دوگانه مستقل): این چاپگرها دو سر چاپ کاملاً جداگانه روی یک گانتری دارند. در حالی که یک سر شیء اصلی را چاپ می‌کند، سر دوم از ساختار پشتیبانی چاپ می‌کند. چون دو سر مستقل هستند، می‌توانند هم‌زمان دو نسخه از یک قطعه را چاپ کنند.

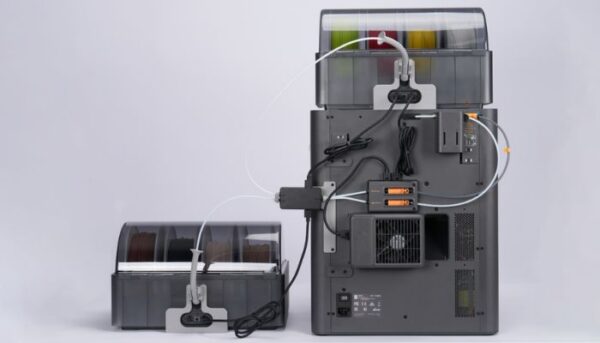

• سیستم‌های تعویض ماده (AMS/MMU): که توسط برندهایی مثل Bambu Lab و Prusa محبوب شد، این سیستم‌ها چندین قرقره فیلمنت جداگانه را به یک سر چاپ واحد می‌دهند. چاپگر به‌طور خودکار مسیر فیلمنت را عوض می‌کند تا قطعه‌های چندرنگ بسازد.

مواد چاپ FDM

یکی از بزرگ‌ترین مزایای FDM، سازگاری آن با کتابخانه عظیمی از ترموپلاستیک‌ها است. مواد FDM به سه دسته تقسیم می‌شوند.

فیلمنت‌های استاندارد

بیشتر چاپ روزمره به سه پلیمر بسیار قابل‌اعتماد و مقرون‌به‌صرفه متکی است:

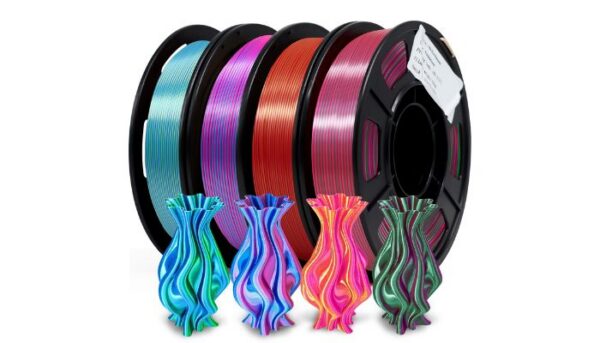

• PLA (پلی‌لاکتیک اسید): یک پلاستیک زیست‌تجزیه‌پذیر که از نشاسته ذرت به دست می‌آید. به دلیل سهولت استفاده، دمای پایین چاپ و حداقل تاب‌برداشتن، استاندارد مطلق برای مبتدیان است.
• PETG: قابلیت چاپ آسان PLA را با مقاومت در برابر ضربه و مواد شیمیایی پلاستیک‌های محکم‌تر ترکیب می‌کند.
• ABS: یک پلاستیک مهندسی کلاسیک که به مقاومت حرارتی و دوام عالی معروف است، هرچند برای کنترل دود و دمای نیاز به چاپگر بسته دارد.

مواد پیشرفته و کامپوزیتی

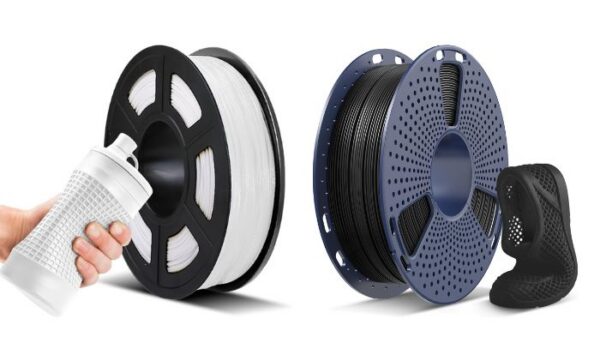

برای نمونه‌های عملی یا موارد استفاده تخصصی، پلاستیک‌های استاندارد می‌توانند با ذرات میکروسکوپی الیاف کربن، شیشه، چوب یا فلز ترکیب شوند. این کامپوزیت‌ها وزن، سفتی و ظاهر قطعه را به‌شدت تغییر می‌دهند. همچنین فیلمنت‌های انعطاف‌پذیر (TPU/TPE) برای ساخت واشر، قاب موبایل و اقلام پوشیدنی عالی هستند.

پلیمرهای پرکاربرد صنعتی

در سطح صنعتی، FDM از مواد مهندسی ویژه‌ای مثل PEEK، PEI (Ultem) و پلی‌کربنات استفاده می‌کند که به دماهای بسیار بالا و دستگاه‌های تخصصی نیاز دارند.

قیمت چاپگر FDM چقدر است؟

وقتی برای چاپ FDM بودجه‌بندی می‌کنید، قیمت خود دستگاه فقط اولین قدم است. برای تصویر کردن سرمایه‌گذاری واقعی، باید به لایه‌های سخت‌افزاری و هزینه‌های جاری نگاه کنید:

• ورودی / اقتصادی: ۲۵۰ تا ۵۰۰ دلار، دستگاه‌های عالی و توانمند برای شروع.
• میانه / حرفه‌ای: حدود ۱۰۰۰ دلار، با سرعت چاپ بالاتر، کالیبراسیون خودکار و طراحی بسته.
• صنعتی: ۲۰۰۰ تا ۴۰۰۰ دلار، با قابلیت اطمینان درجه یک، حجم ساخت بزرگ‌تر و قابلیت مواد مهندسی.

علاوه بر دستگاه، هزینه‌های جانبی هم هست: قرقره فیلمنت PLA معمولاً ۲۰ تا ۳۰ دلار در ازای هر یک کیلوگرم هزینه دارد. چون پلاستیک‌های چاپ سه‌بعدی رطوبت هوا را جذب می‌کنند، یک خشک‌کن فیلمنت (۴۰ تا ۲۰۰ دلار) به‌شدت توصیه می‌شود تا از عیوب چاپ جلوگیری کند.

چطور با چاپ FDM شروع کنیم؟

1. انتخاب چاپگر: بر اساس بودجه و نیازتان دستگاه انتخاب کنید. دستگاه‌های دکارتی ورودی برای مبتدیان ایده‌آل هستند.
2. انتخاب فیلمنت: PLA به دلیل دمای پایین چاپ و حداقل تاب‌برداشتن بهترین نقطه شروع است. PETG مقاومت بیشتری اضافه می‌کند.
3. خشک کردن فیلمنت: فیلمنت ترموپلاستیک به مرور زمان رطوبت هوا را جذب می‌کند که باعث عیوبی مثل حباب، ریسه‌کشی و چسبندگی ضعیف لایه‌ها می‌شود.
4. تنظیم دستگاه: فیلمنت را از اکسترودر تا هات‌اند عبور دهید و تنظیمات retration را برای جلوگیری از نشت تنظیم کنید.
5. انتخاب نازل: قطر استاندارد نازل ۰٫۴ میلی‌متر است. ارتفاع لایه‌های پایین‌تر (۰٫۱ تا ۰٫۱۵) جزئیات سطحی ظریفتری می‌دهند.
6. اسلایس کردن مدل: یک مدل سه‌بعدی طراحی کنید یا دانلود کنید و آن را وارد نرم‌افزار اسلایسر وارد کنید. اسلایسر مدل را به دستورالعمل‌های G-code تبدیل می‌کند که چاپگر لایه به لایه دنبال می‌کند.
7. اولین لایه: بحرانی‌ترین مرحله هر چاپ است. مطمئن شوید نازل به‌درستی کالیبره شده و صفحه ساخت تمیز است.
8. پساپردازش: قطعه را از صفحه بردارید و در صورت نیاز از حمایت‌ها، سنباده‌کشی، رنگ‌آمیزی یا صیقل دادن استفاده کنید.
